安全光幕又稱安全光柵、光幕傳感器、區域傳感器，主要是應用在電梯、工廠的門、柵欄、旋轉門等需要區域安全監控的場合中。在當下的市場中，很多做傳感器的品牌都生產有這個類型的傳感器，但是不同的品牌其產品作用一樣，但是性能以及產品的命名等都略有區別。今天，我們以奧托尼克斯的BW系列通用型區域傳感器為例，為大家介紹安全光幕接線圖是如何的！
首先，我們可以先看下BW系列光幕它有哪些特點，檢測距離可達到7m、多樣化產品(22種，光軸間距:20/40mm,光軸高度:120~940mm)、20mm光軸間距且檢測盲區最小化(BW20-□)、高亮度發光和收光單元且側面以及正面及遠距離容易識別、內置故障自診斷功能。

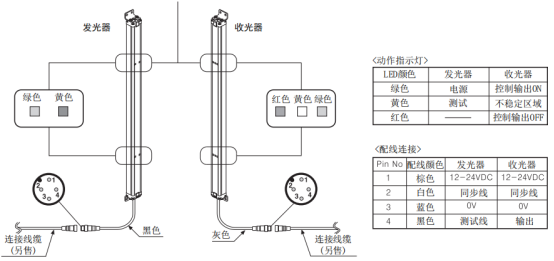

其次我們可以看一下BW系列產品的結構是怎樣的：
在這里需要特殊說明一下，如果BW20系列超過24個光束,或BW40系列超過12個光束, 需要在上端附加安裝指示燈。
最后，奧托尼克斯BW系列安全光幕接線圖如下：
對于很多品牌光幕來講，其光軸間距、光軸數、檢測高度都有不同，因此大家在看接線圖時一定要根據產品的說明書來看！感謝大家，若是你們還需要了解奧托尼克斯安全光幕接線圖，歡迎留言或是咨詢江蘇用之宜電氣~
