奧托尼克斯光幕BW系列區域光幕傳感器功能測試方式詳細介紹，具體內容如下：
一、發光停止測試（外部輸入診斷）
發光器的測試輸入（黑色）連接0V，發光器的發光停止，且黃色LED閃爍。這就是傳感器的故障測試。（由于發光器停止發光，收光器無收光，輸出狀態為OFF）

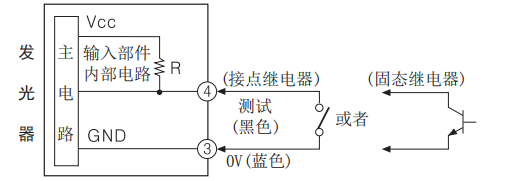

1、測試輸入的連接圖

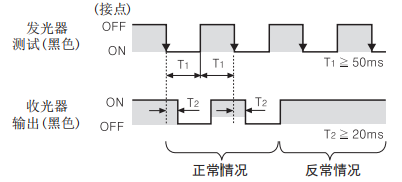

2、測試輸出的波形圖
二、自診斷功能
自診斷項目
正常情況下，故障自診斷時，控制輸出為OFF，指示燈狀態為ON。
發光器:①發光光源中斷②發光電路中斷③主/次設定連線中斷（在主設定模式）
收光器:①收光電路中斷②輸出電路中斷③輸出短路過流④同步線故障 ⑤接收周圍光源
三、防相互干擾
為延長檢測高度，將兩套傳感器并列延伸安裝，由于受相互干擾影響而不能正常檢測。因此，這防止相互干擾功能就是將其中一套傳感器設 定為主模式，另一套設定為從模式，而有效的防止兩套傳感器之間的相互干擾。
1、主/從模式發光脈沖圖

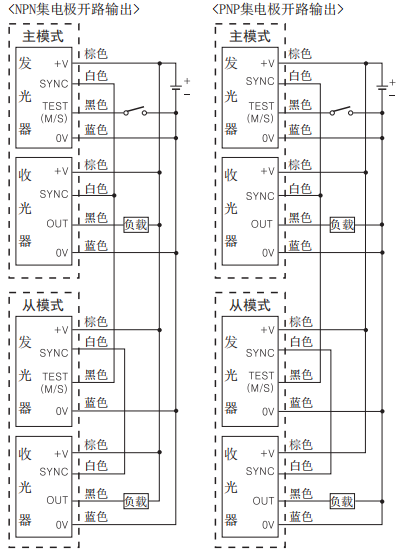

2、主/從模式連線圖
從模式發光器的M/S線與主模式的同步線SYNC需連接在一起。
以上是關于奧托尼克斯光幕BW系列區域光幕傳感器功能測試方式詳細介紹，希望能幫到大家，若是你們還有相關問題或是產品需求，歡迎給我們留言或來電！
